Prieš pasirinkdami hidraulinę jungtį, pirmiausia turite nustatyti, ar jos sriegiai atitiks jūsų pasirinktą žarną. Išmatuoti ir identifikuoti jungiamąsias detales nesunku, tačiau reikia turėti tinkamus įrankius. Šie įrankiai apima ID/OD suportus ir sriegio žingsnio matuoklius.
Fitūra 1

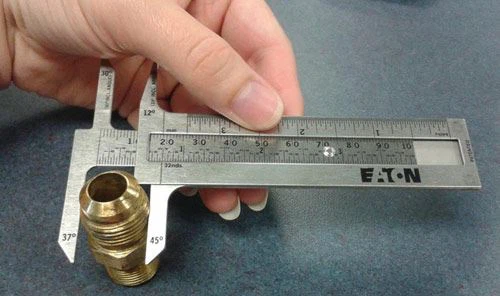

1) Naudodami sriegio žingsnio matuoklį, kaip parodyta 1 paveiksle, tiesiog uždėkite matuoklio dantis ant sriegių, kol jie tvirtai priglus. Įsitikinkite, kad tarp matuoklio dantų ir jungties nėra tarpo. Jei furnitūra nėra nauja arba dėvėta, jums gali būti sunku rasti atitikmenį, todėl geriausia visada naudoti naują furnitūrą. Jungiamųjų detalių gamintojai pateikia siūlų identifikavimo vadovus brošiūrose arba savo interneto svetainėse, todėl jums tereikia suderinti siūlų išmatavimus su atitinkamomis diagramomis.
Norėdami išmatuoti sriegio išorinį skersmenį (arba išorinį sriegį), uždėkite ID/OD apkabą aplink jungiamosios detalės sriegius, kad jis tvirtai priglustų, kaip parodyta 2 paveiksle. Jei norite nustatyti vidinį skersmenį (arba išorinį sriegį), įkiškite apkabą į jungiamąją detalę. teisingas matavimas ir suderinimas su gamintojo duomenų lentelėmis.
Taip pat turite žinoti, ar jūsų jungtis yra kūginė, ar lygiagreti, ty kampu arba tokio paties pločio nuo vieno sriegio galo iki kito.
Kai kurių dažniausiai naudojamų jungčių tipų supratimas padės juos atpažinti ir išmatuoti gijų identifikavimo vadovuose. NPTF (nacionalinio vamzdžio kūginio kuro) jungtys naudojamos skysčių energijos šaltiniuose, nors jos nerekomenduojamos. Kiti įprastiniai dizainai yra NPT, SAE J514 JIC/37 laipsnis, SAE J1926 tiesus sriegis O-žiedas, SAE J512 45 laipsnių, SAE J1453 O-žiedo paviršiaus sandariklis, ISO ir DIN jungtys ir kt. .
